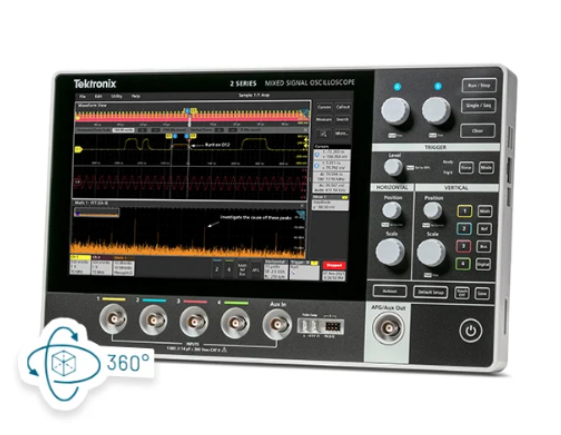

泰克MSO22-EDU便携式混合信号示波器

品牌：泰克/TEKTRONIX

型号：MSO22-EDL

模拟通道：2

模邦带宽：/0MHZ-200MHz

数字通道数：16

采样率：高达2.5GS/9

记录长度：10M

泰克MSO22-EDU示波器特性

1.核心参数及性能

带宽：70MHz-200MHz

模拟通道：2个（可开级至4个

数字通道：16个（选件）

最大采样率:2.5GS/s

便携性：紧凑型设计，可放入笔记本电脑包

电源：可选配可拆卸电池组，支持台式和便携式便用

11.用户界面及操控：

触摸屏：采用泰克屡获殊荣的触摸屏用户界面

简化控制面板：削面板仅包含天键控件。

彩色LED指示灯：旋钮周围的彩色LED环形灯指示被调整的信号源或参数；按钮下方的彩色LED灯指示状态。

川1.集成功能与分析能力

多功能集成：一台仪器即可满足多种调试需求

数字电路测试：内置16个MSO通道（选件)。

频率响应分析：内置波特图功能(选件)。

信号发生器：内置50MHzAFG4位模式发生器（选件)

探头支持：支持多种探头，以捕获厂泛的信号。

全套分析工具：提供波形和屏幕光标、用户可选择读数位置、无限目动测量、基本和高级波形数学（包括任意公式编辑）以及FFT频谱分析功能

IV.选配附件及扩展：

双槽电池组：提供长达八小的的电池续航的间，支持热插拔，

机架安装套件：方便连接至VESA支架，便于访问所有仪器端口。

保护箱：提供1米最大防摔高度保护，包含支架和便携包。

VESA附件兼容性：兼容多种现成的VESA附件，例如轮式推车、杯托支架、桌臂支架等

泰克MXO-22-EDU示波器是一款集高性能、便携性、易用性和多功能性于一体的测试仪器，其丰富的集成功能和选配附件使期能够满足各种调试和测试需求。其直观的触摸屏界面和简化的控制面板也提升了用户体验。
